ISO стандарты рефрижераторных контейнеров.

ISO код контейнера – это часть международной системы правил идентификации, кодирования и маркировки интермодальных грузовых единиц. Данный стандарт установлен Международным бюро (BIC) и подразумевает обозначение параметров контейнера.

Приобретая контейнер ISO, вы получаете гарантию того, что он соответствует необходимым техническим характеристикам для перевозки и хранения грузов, а также обладает достаточной прочностью для подъема кранами или другим тяжелым оборудованием.

При выборе контейнера ISO наиболее важными критериями являются тип, размеры, а также коды для маркировки и идентификации контейнера.

Тип и размеры

Все модели контейнеров, имеющие рефрижераторные установки обозначаются латинскими буквами RE, RT, RS (Reefer).

Их размеры и технические характеристики следующие:

Рефрижераторные контейнеры
20 — футовый стандартный 20’RC 20 — футовый высокий 20’RHC 40 — футовый стандартный 40’RC 40 — футовый высокий 40’RHC 45 — футовый высокий широкий 45’PWRHC
Размеры внешние
Длина, мм 6058 6058 12192 12192 13716
Ширина, мм 2438 2438 2438 2438 2556
Высота, мм 2591 2895 2591 2895 2895
Размеры внутренние
Длина, мм 5513 5513 11638 11638 13113
Ширина, мм 2286 2286 2286 2286 2438
Высота, мм 2269 2585 2252 2585 2585
Внутренний объем, куб.м 28.00 32.58 59.81 68.03 80.9
Весовые параметры
Собственный вес, кг 3050 3290 4510 4750 6020-6120
Макс. грузоподъемность, кг 21950 22200 27990 27790 28020
Макс. общий вес, кг 25000 25490 32500 32500 34800
Хладопроизводительность, ккал\час 2900-4200 2900-4200 3400-4200 3400-4200 3400-4200
Теплопроизводительность, ккал\час 4200-4400 4200-4400 5000-5200 5000-5200 5000-5200
Среднее потребление электроэнергии, кВт 4,6 4,6 5,5 5,5 5,8
Применяемые хладагенты R134A; R404A; R23А R134A; R404A; R23А R134A; R404A; R23А R134A; R404A; R23А R134A; R404A; R23А
Напряжение питания 360/460 B, 3 фазы, 50 ГЦ 360/460 B, 3 фазы, 50 ГЦ 360/460 B, 3 фазы, 50 ГЦ 360/460 B, 3 фазы, 50 ГЦ 360/460 B, 3 фазы, 50 ГЦ
Поддерживаемый диапазон температур от -25ºС до +25ºС от -25ºС до +25ºС от -25ºС до +25ºС от -25ºС до +25ºС от -25ºС до +25ºС
Количество вмещаемых евро паллет (1200х800 мм), шт. 10 10 23 23 32



Кодирование, идентификация и маркировка

Стандарт, используемый для идентификации интермодальных  контейнеров — ISO 6346: 1995. Согласно ему корпус рефрижераторного контейнера должен отвечать следующим требованиям:

  1. Прочный металлический каркас из стального профиля, способного выдерживать значительные нагрузки.

      2. Трехслойная обшивка стен и потолка. В обшивке предусмотрены вертикально или наклонно расположенные гофры или полусферические выступы. Благодаря им, осуществляется циркуляция воздуха вокруг товаров. В некоторых случаях допускается внутренняя облицовка фанерой, защищаемой стеклополиэфирным пластиком.

  • утепленный слой из пенополиуретана или пенополивинилхлорида, толщиной 70 – 200 мм.
  • наружный облицовочный слой из алюминиевого листового проката, толщиной 2 мм.
  • внутренняя обшивка – профилированный лист из пищевой коррозионностойкой стали, толщиной 0,5 мм.

    3. Пол контейнера из прочного Т-профиля.

   4. Двухстворчатая дверь изготовлена из многослойных панелей, как стены и потолок корпуса. Створки распахиваются на угол 270°.

Единая система маркировки контейнеров, позволяет не только правильно выбрать оптимальный модуль для транспортировки груза, но и проследить его путь с использованием онлайн-сервисов.

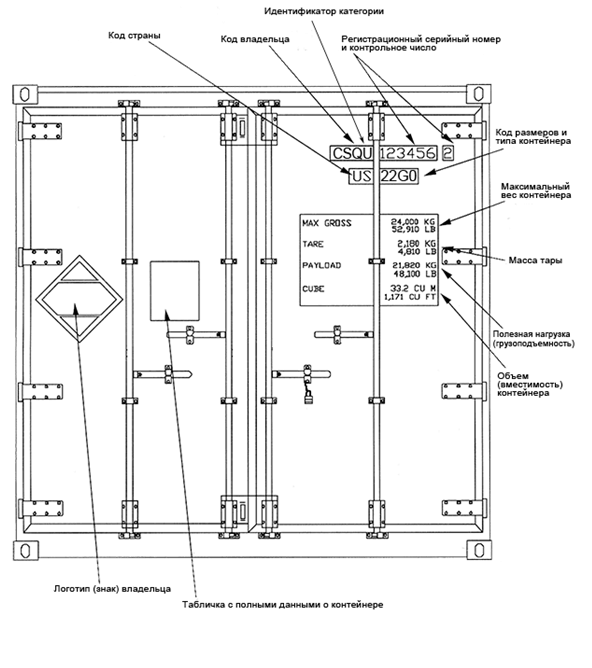

Основная система идентификации контейнера состоит из следующих основных элементов:

  1. кода владельца — три буквы;
  2. идентификатора категории оборудования — одна буква;
  3. серийного номера — шесть арабских цифр;
  4. контрольного числа — одна арабская цифра.

Знак высоты контейнера высотой более 2,6 м (8 футов 6 дюймов) маркируют следующим образом:

a) наносят на обеих сторонах контейнера;

b) чередующиеся черные и желтые полосы размещают на верхних элементах каждой торцевой рамы и боковых стенок, примыкающих к угловому фитингу.

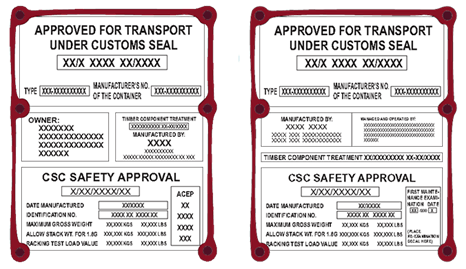

В целях обеспечения беспрепятственных международных перевозок, контейнер снабжается табличкой «Approved For Transport Under Customs Seal».

Она подтверждает соответствие крупнотоннажного контейнера требованиям Таможенной конвенции и является обязательной.
